網絡虛擬化技術已經成為數據中心和云計算環境的關鍵組件，從最早的虛擬局域網（VLAN）到如今的虛擬擴展局域網（VXLAN），每一步技術進步都在推動著網絡基礎設施的變革和創新。VXLAN作為一種先進的網絡虛擬化技術，通過解決傳統VLAN的局限性，實現了更高效、更靈活的網絡管理，徹底改變了數據中心和云計算環境中的網絡架構。

網絡虛擬化技術的初衷是為了提高網絡資源的利用率，簡化網絡管理，并增強網絡的靈活性和可擴展性。在早期，VLAN技術的引入使得網絡管理員可以在物理網絡基礎上創建多個虛擬網絡，從而實現網絡資源的隔離和分配。然而，隨著云計算、大數據等技術的迅猛發展，傳統的VLAN技術逐漸暴露出了一些局限性，特別是在大規模數據中心環境中，VLAN技術面臨著可擴展性差、網絡隔離不徹底、跨域通信復雜等問題。

為了解決上述問題，虛擬擴展局域網（VXLAN）應運而生。VXLAN由IETF（互聯網工程任務組）提出，是一種基于隧道技術的網絡虛擬化方案。與傳統的VLAN不同，VXLAN利用UDP（用戶數據報協議）進行數據封裝，通過在現有的IP網絡上建立虛擬隧道，將二層網絡擴展到更大的范圍，實現跨越多個物理網絡的虛擬網絡連接。

VXLAN的核心理念是通過引入24位的VNI（VXLAN Network Identifier，VXLAN網絡標識符），可以支持多達1600萬個虛擬網絡，遠遠超過了VLAN的4096個ID限制。這樣一來，VXLAN不僅解決了VLAN的可擴展性問題，還提供了更細粒度的網絡隔離和更高效的跨域通信能力。

?

VXLAN的引入對于現代數據中心和云計算環境具有重要意義。首先，VXLAN的高可擴展性使得數據中心可以容納更多的虛擬網絡和租戶，滿足了大規模環境下的網絡需求。其次，VXLAN利用現有的IP網絡進行傳輸，無需對底層網絡進行大規模改造，降低了部署成本和復雜性。最后，VXLAN通過VNI實現了有效的網絡隔離，確保了多租戶環境下的安全性和資源隔離。

VXLAN不僅在技術層面上帶來了革新，還推動了網絡管理模式的變革。通過結合SDN（軟件定義網絡）等技術，VXLAN實現了網絡資源的動態配置和管理，提升了網絡的靈活性和可管理性。這使得網絡管理員可以更加高效地管理和優化網絡資源，滿足不斷變化的業務需求。

本文瑞哥將全面介紹VXLAN技術，讓我們直接開始！

VXLAN概述

VXLAN（Virtual Extensible LAN） 是一種網絡虛擬化技術，由IETF（互聯網工程任務組）提出，用于在大規模數據中心環境中實現虛擬網絡的擴展和隔離。VXLAN利用隧道技術，通過在現有IP網絡上建立虛擬隧道，將二層網絡擴展到更大的范圍，從而實現跨越多個物理網絡的虛擬網絡連接。

隨著云計算、大數據和物聯網等技術的發展，數據中心的規模和復雜性不斷增加。傳統的網絡架構和虛擬化技術在面對這種大規模環境時，逐漸暴露出了一些問題：

1. VLAN ID限制：傳統的VLAN技術最多只能支持4096個VLAN ID，無法滿足大規模數據中心中大量虛擬網絡的需求。
2. 網絡隔離：在多租戶環境中，需要更有效的網絡隔離機制以確保安全性和資源隔離。傳統VLAN的隔離方式在面對大規模租戶時顯得捉襟見肘。
3. 跨域通信：隨著數據中心的擴展，網絡需要支持跨越多個物理域的虛擬網絡連接，傳統VLAN在實現這一點時復雜度較高且效率較低。
4. 可擴展性：傳統的二層網絡在面對大規模擴展時，存在廣播域過大、MAC地址表過載等問題，影響網絡性能和穩定性。

VXLAN的誕生是為了應對上述問題，并提供一種更靈活、高效的網絡虛擬化解決方案。

VXLAN通過以下方式解決了傳統VLAN的局限性：

1. 大規?？蓴U展性：VXLAN引入了24位的VNI（VXLAN Network Identifier），可以支持多達1600萬個虛擬網絡，遠遠超過了VLAN的4096個ID限制。這使得VXLAN可以滿足大規模數據中心中大量虛擬網絡的需求。
2. 有效的網絡隔離：VXLAN通過VNI實現了更細粒度的網絡隔離，確保多租戶環境下的安全性和資源隔離。每個虛擬網絡都有一個唯一的VNI，不同VNI之間的流量是隔離的。
3. 跨域通信的簡化：VXLAN利用現有的IP網絡進行數據傳輸，通過在IP網絡上建立虛擬隧道，實現了跨越多個物理網絡的虛擬網絡連接。這大大簡化了跨域通信的復雜性，提高了網絡的靈活性。
4. 優化的二層網絡擴展：VXLAN通過隧道技術，將二層網絡封裝在UDP報文中，通過IP網絡傳輸。這不僅解決了傳統二層網絡的廣播域過大和MAC地址表過載問題，還提高了網絡的可擴展性和穩定性。

VXLAN的技術特點

1. 基于隧道的封裝技術：VXLAN利用UDP進行封裝，通過在IP網絡上建立虛擬隧道，實現二層網絡的擴展和隔離。VXLAN報文由外部IP頭、UDP頭、VXLAN頭和以太網幀組成，通過IP網絡進行傳輸。
2. 高效的跨域通信：VXLAN通過在現有IP網絡上建立虛擬隧道，實現了跨越多個物理網絡的虛擬網絡連接。這使得數據中心可以在不同物理位置之間靈活地進行虛擬網絡的部署和管理。
3. 支持多租戶環境：VXLAN通過VNI實現了有效的網絡隔離，確保多租戶環境下的安全性和資源隔離。每個租戶可以擁有獨立的虛擬網絡，互不干擾。
4. 兼容現有網絡設備：VXLAN可以在現有的IP網絡基礎上運行，無需對底層網絡進行大規模改造。大多數現代網絡設備都支持VXLAN，通過簡單的配置即可實現VXLAN功能。

VXLAN的核心組件

1. VXLAN隧道終結點（VTEP）：VTEP是VXLAN的關鍵設備，用于終結和建立VXLAN隧道。每個VTEP都有一個唯一的IP地址，負責將本地二層幀封裝為VXLAN報文，并通過IP網絡傳輸?shù)竭h端VTEP。VTEP在VXLAN網絡中扮演著重要角色，負責報文的封裝和解封裝。
2. VXLAN網絡標識符（VNI）：VNI是VXLAN網絡的標識符，每個虛擬網絡都分配一個唯一的VNI，用于區分不同的虛擬網絡。VNI的長度為24位，可以支持多達1600萬個虛擬網絡。

VXLAN的工作原理

VXLAN（虛擬擴展局域網）通過在現有IP網絡上建立虛擬隧道，將二層網絡擴展到更大的范圍，實現跨越多個物理網絡的虛擬網絡連接。理解VXLAN的工作原理對于其部署和管理至關重要。

VXLAN架構

VXLAN的核心組件包括VXLAN隧道終結點（VTEP）和VXLAN網絡標識符（VNI）。這些組件共同構建了VXLAN網絡的基礎架構。

VXLAN隧道終結點（VTEP）

VTEP是VXLAN的關鍵設備，用于終結和建立VXLAN隧道。每個VTEP都有一個唯一的IP地址，負責將本地二層幀封裝為VXLAN報文，并通過IP網絡傳輸?shù)竭h端VTEP。VTEP在VXLAN網絡中扮演著以下重要角色：

1. 封裝和解封裝：VTEP將本地網絡中的二層以太網幀封裝為VXLAN報文，并在接收時解封裝VXLAN報文，還原原始的以太網幀。
2. 隧道建立：VTEP通過IP網絡建立VXLAN隧道，確保端到端的數據傳輸。

VXLAN網絡標識符（VNI）

VNI是VXLAN網絡的標識符，每個虛擬網絡都分配一個唯一的VNI，用于區分不同的虛擬網絡。VNI長度為24位，可以支持多達1600萬個虛擬網絡，這遠遠超過了傳統VLAN的4096個ID限制。

VXLAN隧道與封裝

VXLAN的工作原理基于隧道技術，將二層以太網幀封裝在UDP報文中，通過IP網絡進行傳輸。

VXLAN報文的結構如下：

1. 外部IP頭：用于在IP網絡中傳輸VXLAN報文。外部IP頭包含源IP地址和目的IP地址，分別對應源VTEP和目的VTEP的IP地址。
2. UDP頭：VXLAN使用UDP協議進行封裝，默認使用端口4789。UDP頭包含源端口和目的端口信息。
3. VXLAN頭：VXLAN頭包含VNI，用于標識虛擬網絡。VXLAN頭結構如下：
• Flags：標志字段，指示VXLAN報文的屬性。
• VNI：VXLAN網絡標識符，用于標識虛擬網絡。
4. 以太網幀：原始的二層以太網幀，包括目標MAC地址、源MAC地址和以太網負載。

以下是VXLAN封裝和解封裝的工作流程：

VXLAN封裝流程

1. 數據幀發送：源設備發送一個二層以太網幀到本地網絡。
2. VTEP封裝：本地VTEP接收到以太網幀，將其封裝為VXLAN報文。封裝過程包括添加VXLAN頭、UDP頭和外部IP頭。
3. 報文傳輸：封裝后的VXLAN報文通過IP網絡傳輸?shù)侥康腣TEP。IP網絡可以是任意支持IP協議的網絡，包括局域網、廣域網和互聯網。

VXLAN解封裝流程

1. 報文接收：目的VTEP接收到VXLAN報文，檢查報文的外部IP頭和UDP頭。
2. VTEP解封裝：目的VTEP根據VXLAN頭中的VNI，將VXLAN報文解封裝，提取出原始的二層以太網幀。
3. 數據幀轉發：解封裝后的以太網幀被轉發到目的網絡中的目標設備，實現端到端的二層通信。

VXLAN的數據平面和控制平面

VXLAN的工作原理可以分為數據平面和控制平面兩個方面。

數據平面

數據平面負責實際的數據傳輸，包括VXLAN報文的封裝、傳輸和解封裝。在數據平面上，VTEP設備執行以下任務：

1. 封裝以太網幀：將本地二層以太網幀封裝為VXLAN報文。
2. 傳輸VXLAN報文：通過IP網絡傳輸封裝后的VXLAN報文。
3. 解封裝以太網幀：接收并解封裝VXLAN報文，提取出原始的以太網幀。

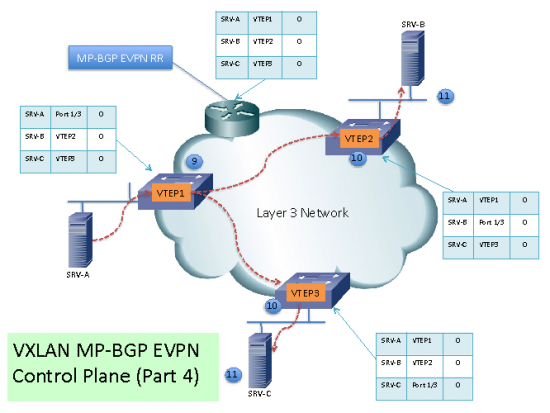

控制平面

控制平面負責VXLAN網絡的管理和配置，包括VTEP設備之間的隧道建立、VNI的分配和維護、以及網絡拓撲的管理。在控制平面上，常見的協議和技術包括：

1. BGP EVPN（邊界網關協議虛擬私有網絡）：BGP EVPN是一種常用的控制平面協議，用于在VXLAN網絡中分發MAC地址和VNI信息。通過BGP EVPN，VTEP設備可以相互學習網絡拓撲和虛擬網絡的配置信息，實現自動化和動態化的網絡管理。
2. SDN（軟件定義網絡）控制器：SDN控制器可以用于集中管理VXLAN網絡，通過南向接口與VTEP設備通信，實現集中化的網絡配置和監控。

VXLAN的優勢

VXLAN作為一種先進的網絡虛擬化技術，具有以下主要優勢：

1. 高可擴展性：VXLAN通過引入24位的VNI，可以支持多達1600萬個虛擬網絡，顯著提高了網絡的可擴展性。
2. 靈活性和兼容性：VXLAN可以在現有的IP網絡上運行，無需對底層網絡進行大規模改造，降低了部署成本和復雜性。
3. 有效的網絡隔離：VXLAN通過VNI實現細粒度的網絡隔離，確保多租戶環境的安全性和資源隔離。
4. 跨域通信的簡化：VXLAN利用IP網絡進行數據傳輸，通過在IP網絡上建立虛擬隧道，實現了跨越多個物理網絡的虛擬網絡連接，簡化了跨域通信的復雜性。

VXLAN與傳統網絡虛擬化技術的比較

VXLAN（虛擬擴展局域網）作為一種新興的網絡虛擬化技術，解決了傳統網絡虛擬化技術中的許多局限性。為了更好地理解VXLAN的優勢和應用場景，下面將詳細對比VXLAN與傳統的網絡虛擬化技術，特別是VLAN（虛擬局域網）。

VLAN的概述

VLAN是一種通過網絡設備（如交換機）將一個物理網絡劃分為多個邏輯網絡的技術。這種技術允許在同一物理網絡中創建多個獨立的虛擬網絡，實現網絡資源的隔離和管理。

VLAN通過在以太網幀中添加一個VLAN標識符（VLAN ID）來實現網絡的劃分。VLAN ID是12位的字段，可以支持最多4096個VLAN。每個VLAN代表一個獨立的廣播域，VLAN之間的通信需要通過三層設備（如路由器）進行。

VLAN的優點

1. 網絡隔離：VLAN可以將同一物理網絡中的不同部門或應用隔離開來，提高網絡的安全性和管理性。
2. 簡化網絡管理：通過VLAN可以簡化網絡配置和管理，減少廣播域的大小，提高網絡性能。
3. 靈活性：VLAN可以靈活地添加、刪除或修改網絡配置，適應不同的網絡需求。

VLAN的局限性

1. 可擴展性差：VLAN ID只有12位，最多只能支持4096個VLAN，這在大規模數據中心和云計算環境中是遠遠不夠的。
2. 跨域通信復雜：VLAN的廣播域限制了跨越多個物理網絡的虛擬網絡連接，跨域通信需要復雜的配置和管理。
3. 網絡隔離不徹底：在多租戶環境中，VLAN的隔離機制不足以提供高效的網絡隔離和安全性。

VXLAN與VLAN的對比

VXLAN在設計上克服了VLAN的許多局限性，提供了更高效、更靈活的網絡虛擬化解決方案。

可擴展性

VLAN：最多支持4096個VLAN，無法滿足大規模數據中心的需求。VXLAN：引入24位的VNI，可以支持多達1600萬個虛擬網絡，顯著提高了網絡的可擴展性。

網絡隔離

VLAN：基于VLAN ID進行網絡隔離，隔離粒度較粗，無法滿足多租戶環境下的高效隔離需求。VXLAN：通過VNI實現細粒度的網絡隔離，確保多租戶環境的安全性和資源隔離。

跨域通信

VLAN：跨域通信需要復雜的配置和管理，無法高效地實現跨越多個物理網絡的虛擬網絡連接。VXLAN：利用IP網絡進行數據傳輸，通過建立虛擬隧道實現跨域通信，簡化了配置和管理。

部署和兼容性

VLAN：需要對底層網絡設備進行支持和配置，部署和擴展較為復雜。VXLAN：可以在現有IP網絡上運行，無需對底層網絡進行大規模改造，大多數現代網絡設備都支持VXLAN，部署更加靈活和簡便。

性能和效率

VLAN：在大規模環境中，廣播域過大和MAC地址表過載會影響網絡性能和穩定性。VXLAN：通過隧道技術和UDP封裝，將二層網絡流量封裝在IP報文中傳輸，減少了廣播域的大小，提高了網絡性能和穩定性。

適用場景

VLAN：適用于中小型網絡或需要簡單網絡隔離的環境，如企業局域網、校園網等。VXLAN：適用于大規模數據中心、云計算環境和多租戶環境，特別是需要高可擴展性和高效隔離的場景。

VXLAN的部署方法

VXLAN（虛擬擴展局域網）的部署涉及多個步驟和組件，包括網絡設計、VTEP配置、控制平面協議的選擇等。

在部署VXLAN之前，需要進行詳細的規劃和準備工作，以確保部署過程順利且高效。準備工作包括以下幾個方面：

1. 網絡拓撲設計：規劃數據中心的網絡拓撲結構，確定VTEP的位置和數量，以及IP網絡的設計。
2. 設備支持檢查：確?，F(xiàn)有網絡設備（如交換機、路由器、服務器）支持VXLAN功能，并且具備相應的硬件和軟件版本。
3. 控制平面協議選擇：選擇適合的數據中心環境的控制平面協議，如BGP EVPN（邊界網關協議虛擬私有網絡）或SDN（軟件定義網絡）控制器。
4. 地址規劃：規劃VNI（VXLAN網絡標識符）和IP地址分配方案，確保網絡資源的合理利用和管理。

VTEP是VXLAN的核心組件，負責VXLAN報文的封裝和解封裝。VTEP的配置主要包括以下步驟：

1. 創建VTEP接口：在支持VXLAN的設備上創建VTEP接口，并分配唯一的IP地址。
2. 配置VXLAN隧道：在VTEP設備上配置VXLAN隧道，指定遠端VTEP的IP地址和對應的VNI。
3. 配置VNI與VLAN的映射：將VNI映射到本地的VLAN，確保本地網絡流量能夠正確封裝為VXLAN報文。

以下是一個典型的VTEP配置示例：

interface VTEP1
  ip address 192.168.1.1/24
  vxlan encapsulation
  vxlan vni 10001
  remote vtep 192.168.1.2
  vlan 10

在這個示例中，VTEP1接口的IP地址為192.168.1.1，使用VNI 10001與遠端VTEP（192.168.1.2）建立VXLAN隧道，并將本地的VLAN 10映射到VNI 10001。

控制平面協議的配置

控制平面協議負責VXLAN網絡的管理和配置，包括MAC地址的學習和分發、VNI的分配等。常用的控制平面協議包括BGP EVPN和SDN控制器。

BGP EVPN是一種常用的VXLAN控制平面協議，通過BGP（邊界網關協議）分發VXLAN網絡中的MAC地址和VNI信息。以下是BGP EVPN的配置步驟：

1. 啟用BGP：在VTEP設備上啟用BGP，并配置BGP鄰居。
2. 配置EVPN地址族：在BGP配置中啟用EVPN地址族，指定VNI和對應的VTEP。
3. 分發MAC地址和VNI信息：通過BGP EVPN分發VXLAN網絡中的MAC地址和VNI信息，實現VTEP之間的網絡拓撲學習。

以下是一個BGP EVPN配置示例：

router bgp 65000
  neighbor 192.168.1.2 remote-as 65000
  address-family l2vpn evpn
    advertise-all-vni
    advertise-macip
  exit-address-family
exit

在這個示例中，配置了BGP鄰居192.168.1.2，啟用了EVPN地址族，并分發所有VNI和MAC地址信息。

SDN控制器是一種集中化的網絡管理工具，通過南向接口與VTEP設備通信，實現集中化的VXLAN網絡配置和管理。以下是SDN控制器的配置步驟：

1. 部署SDN控制器：在數據中心中部署SDN控制器，確保其能夠與所有VTEP設備通信。
2. 配置南向接口：在SDN控制器上配置南向接口，與VTEP設備建立通信連接。
3. 集中化管理和配置：通過SDN控制器實現VXLAN網絡的集中化管理和配置，包括VNI分配、VXLAN隧道建立和MAC地址學習等。

驗證和測試

在完成VXLAN的配置后，需要進行驗證和測試，以確保網絡的正常運行和性能。驗證和測試包括以下幾個方面：

1. 連通性測試：驗證VTEP之間的連通性，確保VXLAN隧道的正常建立和數據傳輸。
2. VNI映射驗證：驗證VNI與VLAN的映射，確保本地網絡流量能夠正確封裝和解封裝為VXLAN報文。
3. 性能測試：進行網絡性能測試，評估VXLAN網絡的延遲、帶寬和可靠性。
4. 故障排除：在部署過程中遇到問題時，通過日志、監控工具和故障排除方法進行排查和解決。

VXLAN的應用場景

VXLAN（虛擬擴展局域網）作為一種先進的網絡虛擬化技術，具有高可擴展性、靈活性和高效的網絡隔離特性，因此在現代數據中心、云計算環境和企業網絡中得到了廣泛應用。

數據中心的網絡虛擬化

在現代數據中心中，虛擬化技術已經成為提高資源利用率和靈活性的重要手段。VXLAN通過在IP網絡上建立虛擬隧道，將二層網絡擴展到更大的范圍，實現了跨越多個物理網絡的數據中心網絡虛擬化。

1. 多租戶環境：在云服務提供商的數據中心，多個租戶共享同一物理基礎設施。VXLAN通過VNI實現租戶間的網絡隔離，確保不同租戶的網絡流量互不干擾，提高安全性。
2. 虛擬機遷移：在數據中心中，虛擬機的動態遷移是常見需求。VXLAN通過擴展二層網絡，使得虛擬機可以在不同物理服務器之間自由遷移，而無需改變其IP地址和網絡配置。
3. 大規模數據中心：傳統VLAN的ID數量有限，無法滿足大規模數據中心的需求。VXLAN通過24位的VNI支持多達1600萬個虛擬網絡，適用于大規模數據中心的網絡虛擬化。

云計算環境中的應用

隨著云計算的快速發展，數據中心網絡面臨著越來越高的擴展性和靈活性需求。VXLAN在云計算環境中的應用，主要體現在以下幾個方面：

1. 彈性擴展：云計算平臺需要根據需求動態分配計算和存儲資源。VXLAN通過虛擬網絡的彈性擴展，使得資源可以靈活調度和分配，提高資源利用率。
2. 混合云和多云部署：企業越來越多地采用混合云和多云策略。VXLAN通過在不同云環境之間建立虛擬隧道，實現了跨云的網絡連接和數據流動，簡化了混合云和多云部署的網絡管理。
3. 自動化網絡配置：云計算平臺通常使用自動化工具進行資源管理和配置。VXLAN的配置和管理可以通過API和控制平面協議（如BGP EVPN）實現自動化，提高網絡管理的效率和靈活性。

企業網絡的應用

除了數據中心和云計算環境，VXLAN在企業網絡中的應用也越來越廣泛，主要體現在以下幾個方面：

1. 分支機構互聯：企業通常在不同地理位置有多個分支機構。VXLAN通過在IP網絡上建立虛擬隧道，實現了分支機構之間的虛擬網絡連接，確保數據的安全傳輸和網絡的統一管理。
2. 遠程辦公支持：隨著遠程辦公的普及，企業需要為遠程員工提供安全可靠的網絡連接。VXLAN通過在遠程辦公設備和企業內部網絡之間建立虛擬隧道，實現了遠程辦公的無縫接入和安全通信。
3. 安全隔離：企業網絡中不同部門和應用需要進行網絡隔離，以確保安全性和資源獨立性。VXLAN通過VNI實現細粒度的網絡隔離，滿足企業對網絡安全和管理的要求。

物聯網（IoT）環境中的應用

物聯網設備的快速增長給網絡帶來了新的挑戰，包括設備數量龐大、網絡流量復雜以及安全性要求高等。VXLAN在物聯網環境中的應用，主要體現在以下幾個方面：

1. 大規模設備連接：物聯網設備數量龐大，傳統網絡虛擬化技術難以滿足其擴展性需求。VXLAN通過24位的VNI支持多達1600萬個虛擬網絡，可以滿足大規模物聯網設備的連接需求。
2. 設備隔離和安全：物聯網設備通常分布在不同的物理位置，并且有不同的安全需求。VXLAN通過VNI實現設備之間的隔離，確保不同設備組的網絡流量互不干擾，提高網絡安全性。
3. 動態網絡配置：物聯網設備的網絡需求動態變化，傳統靜態配置難以適應。VXLAN的配置和管理可以通過自動化工具和控制平面協議實現動態調整，滿足物聯網環境的靈活性需求。

高性能計算（HPC）環境中的應用

高性能計算環境通常需要高速網絡連接和大規模數據傳輸。VXLAN在高性能計算環境中的應用，主要體現在以下幾個方面：

1. 高速網絡連接：高性能計算節點之間需要高速、低延遲的網絡連接。VXLAN通過在IP網絡上建立虛擬隧道，實現了高速的二層網絡擴展，滿足高性能計算的網絡需求。
2. 數據傳輸優化：高性能計算環境中的大規模數據傳輸對網絡性能要求極高。VXLAN通過隧道技術和UDP封裝，提高了數據傳輸?shù)男屎头€(wěn)定性。
3. 靈活的網絡拓撲：高性能計算環境需要根據計算任務的需求靈活調整網絡拓撲。VXLAN通過虛擬網絡的靈活配置，實現了高性能計算環境中網絡拓撲的動態調整和優化。

總結

VXLAN（Virtual eXtensible Local Area Network）之所以被視作徹底改變了網絡虛擬化，主要是因為它解決了傳統網絡虛擬化技術如VLAN的一些根本性限制，并引入了新的網絡架構和操作模式，從而極大地增強了網絡的靈活性、可擴展性和效率。

傳統VLAN技術最多支持4094個VLAN標識符（VLAN ID），這在小型網絡中可能足夠，但在大規模數據中心或云環境中則顯得捉襟見肘。VXLAN通過使用24位的VXLAN Network Identifier (VNI)，可以支持高達16777216個邏輯網絡，極大地提升了網絡的可擴展性。

VLAN受限于二層網絡，當虛擬機跨越不同物理網絡或子網時，傳統的VLAN無法直接支持它們之間的通信。VXLAN通過在網絡層（三層）之上封裝二層幀，實現了跨三層網絡的虛擬機通信，允許虛擬機在不同的物理位置之間自由遷移而不必更改其IP地址或MAC地址。

由于VXLAN可以在現有的三層網絡基礎設施上運行，它減少了對專用硬件的需求，簡化了網絡設計，并且不需要對每個VLAN進行單獨的路由配置。這降低了網絡的復雜性，同時也減輕了網絡管理員的負擔。

每個VXLAN網絡都可以視為獨立的二層隔離域，這意味著即使在共享的物理網絡上，不同的VXLAN網絡也能保持完全的隔離。這為租戶提供了更好的安全性和隱私保護。

通過VXLAN，數據中心可以更高效地利用物理網絡資源，減少對昂貴的網絡設備升級的需求，同時支持更多的虛擬網絡，從而提高了整體的資源利用率和成本效益。

VXLAN網絡通常與軟件定義網絡（SDN）控制器協同工作，這使得網絡配置和虛擬網絡的創建、修改或刪除可以自動化完成，進一步提高了網絡的敏捷性和響應速度。
